PROJETOS EM BIM PARA ENGENHARIA PRECISA, CONECTADA E EFICIENTE
MODELAGEM DIGITAL QUE MELHORA PLANEJAMENTO, EXECUÇÃO E GESTÃO
Mais precisão e controle em todas as fases da sua obra.
Na NJB Engenharia, incorporamos a metodologia BIM (Building Information Modeling) para revolucionar a forma como concebemos, planejamos e executamos projetos de engenharia. Com o BIM, entregamos uma modelagem digital integrada que permite maior precisão, colaboração e controle durante todas as fases do empreendimento utilizando conceitos modernos de LOD, ND e NI para cada projeto.
Essa tecnologia avançada oferece benefícios comerciais decisivos: reduzimos significativamente os riscos de retrabalho, atrasos e custos inesperados, ao antecipar conflitos e possibilitar simulações realistas antes da execução. Além disso, o BIM potencializa a comunicação entre equipes multidisciplinares e clientes, proporcionando maior transparência e agilidade na tomada de decisões.
Ao adotar o BIM, a NJB Engenharia assegura projetos mais eficientes, com prazos otimizados e qualidade superior, aumentando a competitividade do seu negócio no mercado. Nossos clientes ganham uma solução tecnológica de ponta que integra planejamento, execução e operação, promovendo sustentabilidade e melhor gestão dos ativos ao longo do ciclo de vida.
Escolher a NJB Engenharia é optar por inovação, segurança e resultados mensuráveis, transformando desafios complexos em oportunidades claras de crescimento e sucesso.
MAIOR CONTROLE, MENOS SURPRESAS E TOMADA DE DECISÃO MAIS RÁPIDA
Antecipe riscos e otimize recursos com total transparência.
Ao adotar o BIM em nossos projetos, oferecemos ao cliente uma visão clara de tudo que será feito: com transparência, coerência técnica e documentação completa. Cada componente modelado possui informações específicas, o que permite antecipar riscos, ajustar rotinas e otimizar recursos desde o planejamento.
Isso gera economia direta, melhora a comunicação entre os envolvidos e facilita a gestão do contrato como um todo. O cliente tem acesso a informações atualizadas, com relatórios visuais e compatibilização técnica em alto nível.
DOMÍNIO TÉCNICO E APLICAÇÃO PERSONALIZADA DO BIM
O nível de detalhamento (LOD) certo para cada objetivo.
Cada projeto demanda um nível de detalhamento diferente. Por isso, definimos LOD, ND e NI de forma estratégica, de acordo com a finalidade de uso, o porte da obra e os objetivos do cliente. Trabalhamos com equipes multidisciplinares que dominam a metodologia e aplicam o BIM com precisão, sem improviso.
Isso nos permite entregar projetos mais completos, compatíveis entre si e prontos para execução com menor margem de ajuste. A integração entre as áreas técnicas é contínua, o que resulta em desempenho superior na fase de obra.

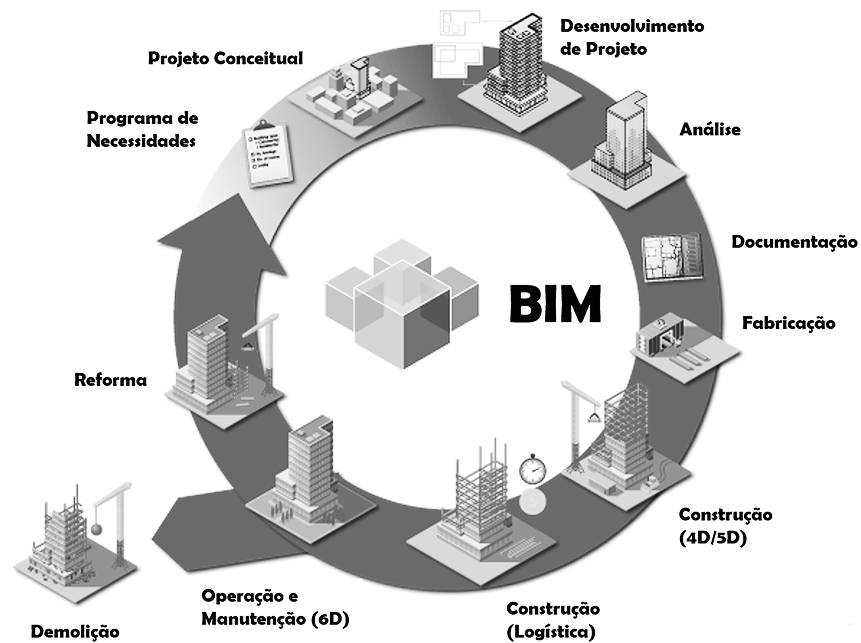

DO PROJETO À OPERAÇÃO, COM MAIS EFICIÊNCIA AO LONGO DE TODO O CICLO
Explica o valor do BIM a longo prazo (operação e manutenção).
Projetar em BIM significa pensar além da obra. A metodologia permite que as informações do projeto sirvam como base para a operação e manutenção futura do ativo. Isso amplia a utilidade do investimento feito em projeto e gera economia a longo prazo, com dados consistentes disponíveis para quem vai operar o sistema.
É uma abordagem completa, que favorece empresas que buscam eficiência técnica e melhor aproveitamento dos ativos ao longo do tempo.
BIM: INTEGRAÇÃO E EFICIÊNCIA NA ENGENHARIA
Deixe para trás a incompatibilidade e o retrabalho: descubra como o BIM revoluciona o desenvolvimento de projetos com colaboração e controle desde as fases iniciais.

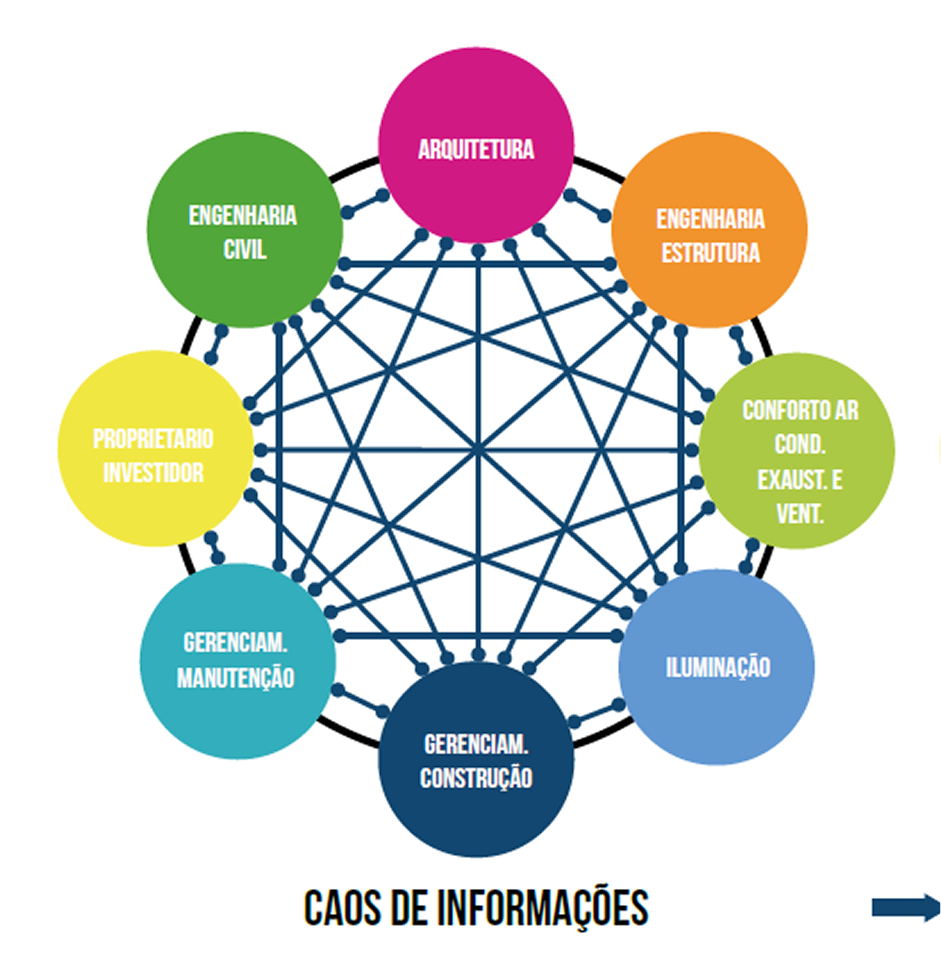

O fluxo de trabalho tradicional ocorre de forma distribuída, onde cada especialista (estrutural, elétrico, hidráulico, arquitetônico, dentre outros) desenvolve sua competência no projeto de forma independente. Desta forma, o controle do projeto é deficiente e leva à reorganização, informações inconsistentes, incompatibilidade, falta de dinamismo etc. O trabalho BIM ocorre de forma integrada, através de modelos paramétricos, onde especialistas podem trabalhar em conjunto, dando a conhecer incompatibilidades nas fases iniciais de cada fase.
DIMENSÕES BIM
BIM 3D, representa um modelo virtual 3D paramétrico.
BIM 4D agrega as informações do modelo 3D com uma variável extra, tempo.
BIM 5D integra dados de custo como quantidades e preços.
BIM 6D representa o modelo de operação depois de construído.
BIM 7D consiste no gerenciamento da instalação.
3D
Existência das condições do modelo.
- Escaneamento a laser.
- Penetração do solo e conversão do radar (GPR).
Segurança e logística do modelo proposto. Animação, renderização e apresentação visual. Class Detection Pré-fabricação orientada por BIM
4D
CRONOGRAMA - TEMPO
- Simulação das fases de projeto
- Cronograma
- Acompanhamento e planejamento
Monitoramento da entrega de materiais
Validação visual para aprovação de pagamentos
5D
ESTIMATIVA DE CUSTOS
Concepção do projeto em tempo real e planilha orçamentária Extração de Quantitativos para suporte detalhado no custo e estimativas. Verificação de mercado a partir do modelo fabricado Soluções pré-fabricadas
- Equipamentos
- Ambientes
- Sistema MEP
- Pré-fabricação Multi comercial.
6D
SUSTENTABILIDADE E CONTROLE ENERGÉTICO
Análise de concepções energéticas via DeProfiler Análise de decisões de energia via ECO TECH Análise de consumo Certificação LEED Certificação Sustentável
7D
SISTEMA DE MONITORAMENTO APLICADO
BIM As-Built Estratégia do ciclo de vida em BIM Plano de manutenção e suporte técnico
FONTE: HAMMED, 2015, ADAPTADO PELO AUTOR
NÍVEIS DE INFORMAÇÕES
LOD (Level of Development) é uma classificação definida pelo AIA (Instituto Americano de Arquitetura) para classificar as etapas do desenvolvimento dos modelos em BIM. O documento “Project Building Information Modeling Protocol” desenvolvido pela AIA em 2013 definiu a seguinte classificação para os níveis de desenvolvimento em BIM:
Representação gráfica quase sem detalhes ou informações além da forma da construção, detalhes do terreno e outras informações preliminares.
Equivale à etapa de anteprojeto, quando ainda se está planejando em termos mais gerais o tamanho, forma, volume e preço, ainda requer aprovação para ser executado.
Começa-se a fazer o detalhamento dos projetos executivos, estruturais, memórias de cálculo e o orçamento, ao fim faz-se a compatibilização de todas essas etapas para garantir que não há erros.
Exemplo ND e NI para arquitetura:
- Representação por meio de símbolos ou ilustração genérica bidimensional.
- Representativo.
- Volumétrico.
- Definição da disciplina pertencente.
- Geometria genérica com dimensões não definidas.
- Aproximado.
- Formas Aproximadas.
- Definição de materiais e tipologias.
- Geometria definida com dimensões específicas.
- Simplificado.
- Forma real.
- Codificação de elementos/ componentes conforme código previamente definido.
- Detalhamento de elementos/ componentes que possuem ligação com elementos/componentes da mesma disciplina ou de disciplinas distintas.
- Certificado.
- Elementos de mobiliário.
- Informações necessárias para a realização de simulações e análises a partir do modelo.

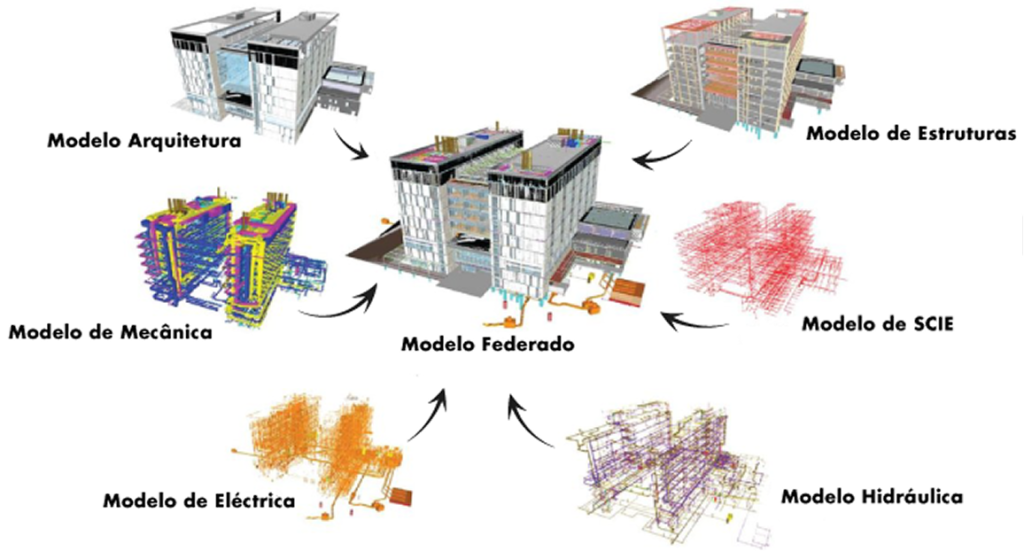

MODELO FEDERADO
O modelo federado é o resultado da justaposição de modelos por meio de arquivos de mesma, ou de diferentes disciplinas. A federação permite a visualização completa do projeto facilitando a verificação visual de conflitos diretos, como por exemplo a validação espacial em relação ao ponto de origem dos projetos, bem como, contribui para a coordenação BIM do projeto no gerenciamento de eventuais inconsistências.
Fichas Técnicas
Modelo Arquitetura
Modelo de Estruturas
Modelo de Mecânica
Modelo de SCIE
Modelo de Elétrica
Modelo Hidráulica
SE O SEU PROJETO É SÉRIO, O BIM TAMBÉM TEM QUE SER.
Valor que vai da obra à gestão e manutenção do seu ativo.
Aqui, cada modelo tem propósito. Cada entrega tem método. E cada detalhe tem dono. Se é isso que você procura, envie seu projeto. A gente não apresenta conceito, apresenta solução pronta pra ser executada. Entre em contato agora mesmo!
